منطق مهندسی پشت طراحی پل بیلی و ظرفیت بار

تیم‌های ما که در شهر ژن‌جیانگ، استان جیانگ سو - یکی از مهم‌ترین قطب‌های صنعتی و حمل‌ونقل چین فعالیت می‌کنند - به هر طراحی پل بیلی تصمیم به عنوان تعادل بین طول دهانه، کلاس بار و دسترسی به سایت. یک سازه بیلی از پانل های خرپایی تکراری ساخته شده است، و نحوه چیدمان و جفت شدن آن پانل ها به طور مستقیم تعیین می کند که گذرگاه نهایی چقدر وزن می تواند تحمل کند. پیکربندی‌های تک صفحه‌ای مناسب دهانه‌های کوتاه‌تر و بارهای سبک‌تر هستند، در حالی که آرایش‌های پانل دوتایی یا سه‌گانه، تقویت‌شده با آکوردهای اضافی، هم دهانه امن و هم ظرفیت حمل را افزایش می‌دهند. این مدولار بودن مزیت مهندسی تعیین کننده قالب است: همان پانل پایه را می توان بدون طراحی مجدد سازه از ابتدا در ده ها ترکیب بار و دهانه مجدداً پیکربندی کرد.

نمودار زیر رابطه کلی بین پیکربندی پانل و ظرفیت بار نسبی را نشان می دهد، الگویی که نحوه انتخاب پیکربندی مهندسان برای یک تقاطع معین را راهنمایی می کند.

در عمل، این به معنای یک قطعه است تجهیزات پل هرگز یک محصول ثابت واحد نیست - این یک سیستم طراحی است که برای تقاطع طراحی شده است، و این انعطاف پذیری دقیقاً همان چیزی است که پل های پانل مدولار را در بسیاری از انواع پروژه های مختلف مفید می کند.

قطعات اصلی پل بیلی و نحوه هماهنگی آنها با هم

یک کامل قطعات پل بیلی موجودی کوچکتر از آن چیزی است که اکثر مردم انتظار دارند، که بخشی از جذابیت طراحی است - مجموعه محدودی از استانداردها اجزای پل بیلی می توان به روش های مختلفی ترکیب کرد. Zhonghai با ریشه‌های عمیق در صنعت تجهیزات پل، طراحی مهندسی، ساخت دقیق، مدیریت کیفیت و قابلیت‌های پشتیبانی در محل را در مجموعه‌ای از اجزای تولیدی ما ادغام می‌کند، به طوری که پانل‌ها، پین‌های اتصال و عناصر باربر از همان دسته به‌طور پیوسته در محل بدون کار مجدد قرار می‌گیرند.

از آنجایی که هر قطعه استاندارد شده است، جایگزینی یا گسترش ساختار موجود به ندرت نیاز به سفارش سفارشی دارد - یک پانل یدکی یا تراشه از همان خانواده مشخصات مستقیماً در مجموعه موجود ادغام می شود.

توالی ساخت و ساز و مونتاژ در محل

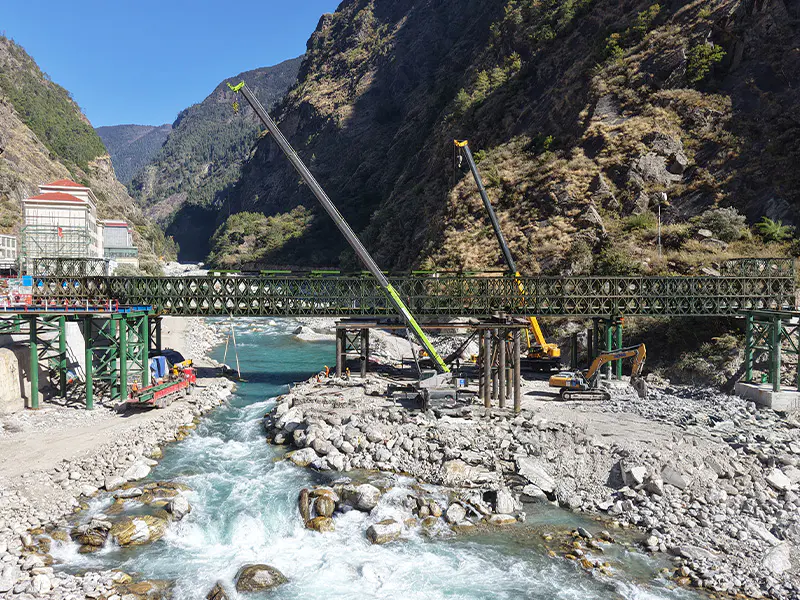

بیشتر ساخت پل بیلی پروژه ها دنباله مشابهی را دنبال می کنند: آماده سازی تکیه گاه، مونتاژ پانل روی غلتک های پشت شکاف، پرتاب تدریجی با استفاده از بخش دماغه سبک، و در نهایت نصب عرشه و نرده محافظ هنگامی که سازه به کرانه دور رسید. از آنجایی که پانل ها به جای جوشکاری، پیچ و مهره می شوند، بیشتر کار را می توان توسط یک خدمه آموزش دیده با تجهیزات اولیه بالابر به جای ماشین آلات تخصصی سنگین انجام داد، که دلیل اصلی باقی ماندن پل های پانلی مدولار برای گذرگاه های با استقرار سریع است.

شرایط سایت هنوز بیشتر از آنچه نمودار به تنهایی نشان می دهد اهمیت دارد - زمین نرم، دسترسی محدود به غلتک های پرتاب یا نیاز به اسکله های موقت همگی می توانند برنامه را افزایش دهند. این یکی از دلایلی است که قابلیت پشتیبانی در محل، نه فقط تامین قطعات، بخشی از چگونگی است تجهیزات پل به مشتریان حمل و نقل، حفاظت از آب، لجستیک نظامی، امدادرسانی در بلایا و مشتریان توسعه بین المللی تحویل داده می شود.

جایی که سیستم های پل بیلی در بخش های مختلف قرار می گیرند

هر گذرگاهی به یکسان نیاز ندارد سیستم پل بیلی ، و دلایلی که یک تیم پروژه ماژولار را انتخاب می کند راه حل پل بیلی بر اساس بخش متفاوت است ارتقاء دائمی حمل و نقل، رتبه بندی بار بلند مدت را در اولویت قرار می دهد. استقرار امداد در بلایا سرعت مونتاژ را تقریباً بیش از هر چیز دیگری در اولویت قرار می دهد. یک عملیات لجستیک نظامی قابلیت حمل و نقل و پیکربندی مجدد سریع را در اولویت قرار می دهد.

به‌عنوان تولیدکننده‌ای که برای ظرفیت تولید در مقیاس صنعتی، تخصص فنی و عملکرد تحویل بین‌المللی ثابت شناخته شده است، ژونگهای تجهیزات پل را دقیقاً برای این طیف از بخش‌ها - حمل و نقل، حفاظت از آب، تدارکات نظامی، امدادرسانی در بلایای طبیعی و توسعه بین‌المللی - پیکربندی می‌کند تا یک محصول استاندارد واحد که فقط برای یک مورد استفاده ساخته شده است.

سوالات متداول

یک پل پانلی مدولار معمولاً چه مدت در خدمت می ماند؟

پل‌های پانلی مدولار اغلب به‌عنوان گذرگاه‌های طولانی‌مدت به‌جای تعمیرات موقتی استفاده می‌شوند، مشروط بر اینکه اجزای آن بازرسی و نگهداری شوند. بسیاری از تاسیسات برای چندین دهه در استفاده مولد باقی می مانند زیرا پانل ها یا سخت افزارهای جداگانه را می توان بدون بازسازی کل دهانه جایگزین کرد.

آیا می توان پل موجود را بعداً تعریض یا ارتقا داد؟

بله. از آنجایی که پیکربندی پانل مدولار است، یک ساختار تک پانل موجود اغلب می‌تواند با افزودن آکوردها و پانل‌ها به جای برچیدن و جایگزینی کل تقاطع، به پیکربندی دو یا سه‌گانه تقویت شود.

چه چیزی تعیین می کند که یک گذرگاه به چند پانل نیاز دارد؟

سه عامل تعداد پانل ها را هدایت می کند: طول دهانه، کلاس بار مورد انتظار و فضای پرتاب موجود. دهانه‌های طولانی‌تر به پانل‌های بیشتری در طول نیاز دارند، بارهای سنگین‌تر به پانل‌های بیشتری که روی هم چیده شده یا دو برابر شده‌اند، و مکان‌های تنگ‌تر ممکن است به دماغه پرتاب کوتاه‌تر و ترتیب‌دهی دقیق‌تری نیاز داشته باشند.

چگونه قطعات به سایت های راه دور منتقل می شوند؟

پانل‌ها و سخت‌افزارها به گونه‌ای هستند که توسط تیم‌های کوچک یا تجهیزات استاندارد بالابر قابل حمل باشند، به همین دلیل است که این فرمت برای مکان‌های بدون جرثقیل یا دسترسی سنگفرش‌شده ترجیح داده می‌شود - یک نیاز کلیدی در زمینه‌های امداد رسانی در بلایا و لجستیک نظامی.

آیا برای مونتاژ به کار تخصصی نیاز است؟

یک خدمه آموزش دیده می تواند یک پل پانل مدولار را بدون تخصص سنگین در امور عمرانی مونتاژ کند، اگرچه نظارت یک تیم مجرب زمان مونتاژ را کاهش می دهد و به تأیید استفاده از پیکربندی صحیح برای کلاس بار مورد نظر کمک می کند.
